Basic Info.
Packaging Type
Through Hole
Capacitance
0.0001UF~0.10UF
Structure
Inductive Wound Construction
Manufacturing Material
Polyester
Usage
DC and Pulsating Circuits of Radio,TV Sets,Ect.
Tuning
Polyester Capacitor
Reference Standard
GB/T 6346 (IEC 60384-11)
Climatic Category
40/105/21
Rated Voltage
50V 63V/100V 250V 400V
Transport Package
Standard Carton CTN Box (Loose in Bags)
Production Capacity
1000000
Product Description

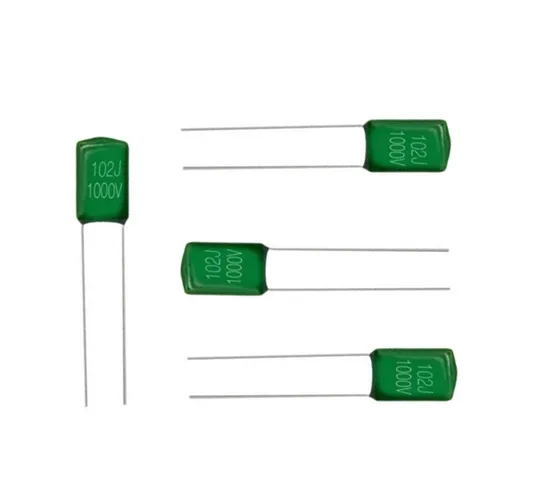

PEI CL11, Green Polyester Film Metal Foil Capacitor (inductive) 50/63/100/250/400V
Product Description
Features 1. Polyester film/foil, inductive wound construction
2. Dissipation factor is small because the leads are welded directly to the electrodes.
3. Flame retardant epoxy resin vacuum-dipped
Typical Applications
Widely used in DC and pulsating circuits of radio, TV sets and various electronic equipments.
Specifications
Reference Standard | GB/T 6346(IEC 60384-11 |
Climatic Category | 40/105/21 |
Rated Temperature | 85ºC |
Rated Voltage | 50V, 63V/100V,250V,400V |
Capacitance Range | 0.0001uf~0.10uf |
Capacitance Tolerance | ±5%(J) , ±10%(K) , ±20%(M) |
Voltage Proof | 2.0Ur(5s) |
Dissipation Factor | ≤1.0%(20ºC,1KHz) |
Insulation Resistance | ≥30 000MΩ, Cr≤0.1uf ≥10 000MΩ, Cr>0.1uf (20ºC,1 min)
|
|
Outline Drawing
Dimensions(mm)
Rated Cap.uF | 50/63/100VDC | Rated Cap. | 250VDC | Rated Cap. | 400VDC |
W | H | T | P | d | W | H | T | P | d | W | H | T | P | d |
max | max | max | ±1.0 | ±0.05 | max | max | max | ±1.0 | ±0.05 | max | max | max | ±1.0 | ±0.05 |
100pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 100pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 100pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 |
220pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 220pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 220pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 |
330pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 330pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 330pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 |
470pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 470pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 470pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 |
560pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 560pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 560pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 |
680pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 680pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 680pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 |
820pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 820pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 820pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 |
1000pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 1000pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 | 1000pF | 7.5 | 7.5 | 3.5 | 5.0 | 0.5 |
1200pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 1200pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 1200pF | 7.5 | 7.5 | 4.0 | 5.0 | 0.5 |
1500pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 1500pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 1500pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 |
1800pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 1800pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 1800pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 |
2200pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 2200pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 2200pF | 8.0 | 8.0 | 4.0 | 5.0 | 0.5 |
3300pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 3300pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 3300pF | 8.0 | 8.5 | 4.0 | 5.0 | 0.5 |
3900pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 3900pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 3900pF | 8.0 | 8.5 | 4.0 | 5.0 | 0.5 |
4700pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 4700pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 4700pF | 8.0 | 8.5 | 4.0 | 5.0 | 0.5 |
5600pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 5600pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 5600pF | 8.0 | 8.5 | 4.5 | 5.0 | 0.5 |
6800pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 6800pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 6800pF | 8.0 | 8.5 | 4.5 | 5.0 | 0.5 |
8200pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 8200pF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 8200pF | 8.0 | 8.5 | 4.5 | 5.0 | 0.5 |
0.010uF | 8.0 | 7.5 | 4.0 | 5.0 | 0.5 | 0.010uF | 8.5 | 8.5 | 4.0 | 5.0 | 0.5 | 0.010uF | 8.5 | 9.0 | 5.0 | 5.0 | 0.5 |
0.012uF | 8.0 | 7.5 | 4.5 | 5.0 | 0.5 | 0.012uF | 8.5 | 8.5 | 4.5 | 5.0 | 0.5 | 0.012uF | 8.5 | 9.5 | 5.0 | 5.0 | 0.5 |
0.015uF | 8.0 | 8.0 | 4.5 | 5.0 | 0.5 | 0.015uF | 9.0 | 8.5 | 4.5 | 5.0 | 0.5 | 0.015uF | 9.5 | 9.5 | 5.5 | 5.0 | 0.5 |
0.018uF | 8.0 | 7.5 | 4.5 | 5.0 | 0.5 | 0.018uF | 9.5 | 9.0 | 5.5 | 5.0 | 0.5 | | | | | | |
0.022uF | 8.0 | 8.0 | 4.5 | 5.0 | 0.5 | | | | | | | | | | | | |
0.033uF | 8.0 | 8.5 | 4.5 | 5.0 | 0.5 | | | | | | | | | | | | |
0.039uF | 8.0 | 8.5 | 5.0 | 5.0 | 0.5 | | | | | | | | | | | | |
0.047uF | 9.0 | 9.5 | 5.5 | 5.0 | 0.5 | | | | | | | | | | | | |
0.056uF | 9.0 | 9.5 | 5.5 | 5.0 | 0.5 | | | | | | | | | | | | |
0.068uF | 9.0 | 9.5 | 5.5 | 5.0 | 0.5 | | | | | | | | | | | | |
0.082uF | 9.0 | 9.5 | 6.0 | 5.0 | 0.5 | | | | | | | | | | | | |
0.10uF | 9.5 | 9.5 | 6.5 | 5.0 | 0.5 | | | | | | | | | | | | |
0.22uF | 10.0 | 12.5 | 8.0 | 7.5 | 0.6 | | | | | | | | | | | | |
0.47uF | 12.0 | 16.5 | 8.5 | 7.5 | 0.6 | | | | | | | | | | | | |
For inquiry of items out of above range or with special dimensions, please do not hesitate to contact with us for availability. For inquiry of items out of above range or with special dimensions, please do not hesitate to contact with us for availability. | |
